คำแนะนำข่าว WBM สัปดาห์ที่ 3 มิถุนายน 2022 - MESYS AG เสนอการอัปเดตซอฟต์แวร์ล่าสุดสำหรับตลับลูกปืนและเพลา

บทความต่อไปนี้ประกอบด้วยคุณสมบัติและความสามารถใหม่บางประการสำหรับการคำนวณตลับลูกปืนกลิ้งของ MESYS และการคำนวณเพลาของ MESYS:

เนื่องจากตลับลูกปืนหมายเลข 31 ตลับลูกปืนเม็ดกลมวงแหวนถูกเพิ่มเข้าไปในการคำนวณตลับลูกปืนเม็ดกลมของ MESYS ตรงกันข้ามกับแบริ่งลูกกลิ้งลำกล้อง สิ่งนี้ไม่มีไหล่ และลูกกลิ้งไม่ได้อยู่กึ่งกลางในการแข่งขันด้านใน รอบนอกไม่ใช่ทรงกลมแต่ใช้รัศมีที่ใหญ่กว่า ตลับลูกปืนรองรับโหลดตามแนวแกนเพียงเล็กน้อยเท่านั้น และระยะห่างในแนวรัศมีขึ้นอยู่กับการเคลื่อนที่ตามแนวแกน

ตลับลูกปืนชนิดใหม่

สำหรับรุ่นปี 2022 ของ MESYS Rolling Bearing Calculation ตลับลูกปืนเม็ดทรงกระบอกกันรุนสองแถว are เพิ่มเป็นประเภทตลับลูกปืน จากนั้นซอฟต์แวร์รองรับตลับลูกปืนทั้งหมด 30 ประเภท ก่อนหน้านี้ลูกค้าบางรายเพิ่งเพิ่มความยาวของลูกกลิ้งสำหรับตลับลูกปืนลูกกลิ้งทรงกระบอกกันรุนแถวเดียว แต่สิ่งนี้ทำให้โปรไฟล์ของลูกกลิ้งแตกต่างกัน

การเพิ่มเอาต์พุตสำหรับโซนโหลดแนวรัศมี

ตามคำขอของลูกค้า เอาต์พุตสำหรับอัตราส่วนของการโหลดองค์ประกอบกลิ้งถูกเพิ่มเข้าไปในการคำนวณตลับลูกปืนกลิ้งของ MESYS ค่า 50 เปอร์เซ็นต์จะสอดคล้องกับโซนโหลด 180 องศา ส่วน 25 เปอร์เซ็นต์จะเป็นโซนโหลด 90 องศา ที่นี่สำหรับแบริ่งลูกกลิ้งทรงกระบอกภายใต้ภาระในแนวรัศมีสำหรับค่าระยะห่างที่แตกต่างกันสามค่า โซนโหลดขนาดเล็กอาจทำให้เลื่อนได้และการใช้ค่าตัวเลขช่วยให้เปรียบเทียบได้เร็วกว่าการเปรียบเทียบกราฟิก

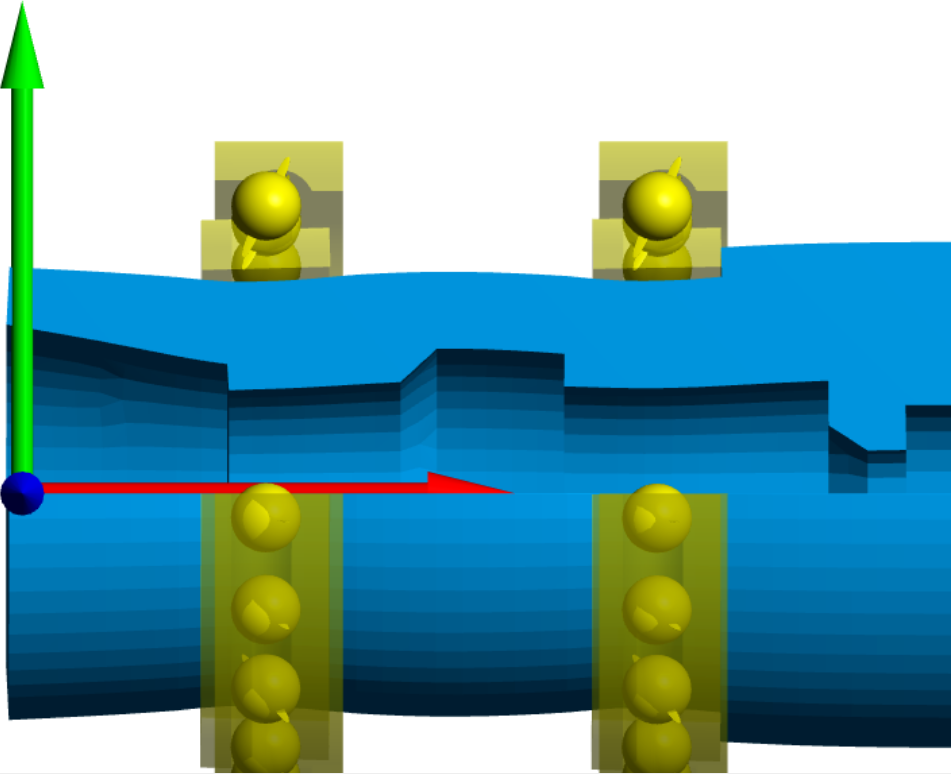

แปลงสีสำหรับการเปลี่ยนรูป 3 มิติ

ตามคำขอของลูกค้า ขณะนี้ได้เพิ่มผังสีสำหรับฟิลด์ดิสเพลสเมนต์สำหรับ MESYS Shaft Calculation เวอร์ชัน 08/2021 แผนภาพสีสำหรับการตอบสนองฮาร์มอนิก ความเค้น หรือกำลังการแผ่รังสีที่เทียบเท่าเคยมีให้ใช้งานมาก่อน

รองรับแบริ่งลูกกลิ้งทรงกลมแบบอสมมาตร

รองรับแบริ่งลูกกลิ้งทรงกลมแบบอสมมาตรในซอฟต์แวร์คำนวณเพลาและตลับลูกปืนเม็ดกลมของ MESYS ในการคำนวณตลับลูกปืน สามารถกำหนดตลับลูกปืนแบบอสมมาตรได้ครึ่งหนึ่งและสามารถประกอบเข้าด้วยกันในการคำนวณเพลา ลูกค้าบางรายร้องขอส่วนขยายนี้ แต่เนื่องจากไม่ได้ใช้บ่อย การสนับสนุนแบบจำกัดนี้ในการคำนวณตลับลูกปืนควรยอมรับได้
