ลูกกลิ้งเรียวโค้งนูนแบบลอการิทึมความแม่นยำในการเจียรหินน้ำมัน

เชิงนามธรรม

สิ่งประดิษฐ์ปัจจุบันเปิดเผยหินน้ำมันที่ผ่านการกลั่นด้วยลูกกลิ้งเรียวนูนแบบลอการิทึม ด้านทั้งสองของหินน้ำมันรูปสี่เหลี่ยมผืนผ้าในทิศทางความยาวประกอบด้วยพื้นผิวเว้าเข้าด้านใน ซึ่งมีรูปร่างเดียวกันและกระจายแบบสมมาตร ด้านที่สามของหินน้ำมันรูปสี่เหลี่ยมผืนผ้าในทิศทางความยาวเป็นพื้นผิวเว้าที่มีรัศมีและเรียวเท่ากับลูกกลิ้งเรียว ทฤษฎีการเจียรถือว่าปริมาณการตัดชิ้นงานเป็นสัดส่วนโดยตรงกับความยาวส่วนโค้งของการสัมผัส ออกแบบโครงสร้างหินน้ำมันโดยอิงตามเส้นโค้งนูนแบบลอการิทึมที่คำนวณได้ และรับความนูนแบบลอการิทึมที่ต้องการหลังจากเจียรหินน้ำมัน การใช้โครงสร้างนี้ในการประมวลผลความนูนของลูกกลิ้งต้องใช้เครื่องมือประมวลผลที่เรียบง่าย ต้นทุนต่ำ และใช้งานง่าย ซึ่งช่วยแก้ปัญหาการประมวลผลลูกกลิ้งนูนแบบลอการิทึมที่ยากและต้นทุนสูงได้ และมีมูลค่าทางวิศวกรรมและประโยชน์ทางเศรษฐกิจที่สูง

คำอธิบาย

ลูกกลิ้งเรียวโค้งนูนแบบลอการิทึมความแม่นยำในการเจียรหินน้ำมัน

Tสาขาวิชาเทคนิค

สิ่งประดิษฐ์ปัจจุบันเกี่ยวข้องกับหินน้ำมันที่ใช้ในการประมวลผลลูกกลิ้งนูน โดยเฉพาะอย่างยิ่งกับหินน้ำมันเจียรแม่นยำแบบลูกกลิ้งเรียวนูนลอการิทึม

เทคโนโลยีพื้นหลัง

การสัมผัสระหว่างลูกกลิ้งความยาวจำกัดและรางวิ่งทำให้เกิดความเค้นที่ปลายลูกกลิ้ง จึงลดอายุความล้าของตลับลูกปืนกลิ้งได้ การออกแบบรูปร่างลูกกลิ้งสามารถปรับปรุงความสามารถในการรับน้ำหนักและอายุความล้าของตลับลูกปืนกลิ้งได้ ดังนั้นการเลือกความนูนของลูกกลิ้งและการคำนวณการวัดความนูนจึงกลายเป็นปัญหาสำคัญประการหนึ่ง ประเภทลูกกลิ้งนูนโดยทั่วไปได้แก่ ประเภทเส้นตรง ประเภทโค้งนูนกึ่งโค้ง ประเภทโค้งนูนเต็มที่ ประเภทเส้นดัดแปลง และประเภทลอการิทึม ปัจจุบัน ประเภทลอการิทึมถือเป็นประเภทลูกกลิ้งนูนที่เหมาะสมที่สุด แต่ความยากในการประมวลผลและต้นทุนที่สูงทำให้ยากต่อการนำไปใช้ในงานวิศวกรรมอย่างกว้างขวาง

Sบทสรุปของสิ่งประดิษฐ์

วัตถุประสงค์ของสิ่งประดิษฐ์ในปัจจุบันคือเพื่อแก้ไขข้อบกพร่องของเทคโนโลยีเดิมและจัดเตรียมลูกกลิ้งเรียวนูนลอการิทึมสำหรับเจียรหินน้ำมันที่มีความแม่นยำซึ่งเหมาะสำหรับการประมวลผลลูกกลิ้งเรียวนูนลอการิทึม

วิธีแก้ปัญหาทางเทคนิคที่นำมาใช้โดยสิ่งประดิษฐ์นี้คือ:

ด้านสองด้านของหินน้ำมันรูปสี่เหลี่ยมผืนผ้าในทิศทางตามยาวประกอบด้วยพื้นผิวเว้าเข้าด้านใน ซึ่งมีรูปร่างเหมือนกันและกระจายตัวแบบสมมาตร ด้านที่สามของหินน้ำมันรูปสี่เหลี่ยมผืนผ้าในทิศทางตามยาวเป็นพื้นผิวเว้าที่มีรัศมีและความเรียวเท่ากับลูกกลิ้งเรียว

สมการเส้นโค้งฉายของพื้นผิวเว้าบนระนาบด้านล่างคือ:

ในสูตร : x คือ พิกัดตามแกนของลูกกลิ้งเรียว Y คือ พิกัดแนวรัศมีตามลูกกลิ้งเรียว δ (x) คือ ระยะบด Kc คือ ค่าสัมประสิทธิ์การเจียร R (x) คือ รัศมีของลูกกลิ้งเรียว

ทฤษฎีการเจียรถือว่าปริมาณการตัดชิ้นงานเป็นสัดส่วนกับความยาวสัมผัส ดังนั้น ด้วยการออกแบบโครงสร้างหินน้ำมัน จึงสามารถบรรลุวัตถุประสงค์ในการควบคุมความยาวส่วนโค้งสัมผัสระหว่างหินน้ำมันและลูกกลิ้ง และสามารถกลึงความนูนแบบลอการิทึมของลูกกลิ้งได้ ขั้นตอนการออกแบบมีดังนี้:

ปริมาณที่ต้องบด δ (x) จะได้จากค่าความนูนของลูกกลิ้ง T (x) และความสัมพันธ์ระหว่างปริมาณที่ต้องบดกับความยาวส่วนโค้งสัมผัสจะเป็นดังนี้:

ในสูตร: L (x) - ความยาวส่วนโค้งสัมผัส และ L (x)=θ (x) R (x) โดยที่ θ (x) คือมุมรอบวงที่สอดคล้องกับความยาวส่วนโค้งสัมผัสรอบวงระหว่างลูกกลิ้งและหินน้ำมันในระหว่างการเจียร

คำนวณมุมสัมผัส θ (x):

จากนี้เราสามารถสรุปได้ว่าเส้นโค้งฉาย 7 ของพื้นผิวด้านหน้า 3 บนระนาบด้านล่างมีสมการต่อไปนี้:

เส้นโค้งการฉาย 8 ของพื้นผิวด้านหลัง 5 บนระนาบด้านล่างและเส้นโค้งการฉาย 7 ของพื้นผิวด้านหน้า 3 บนระนาบด้านล่างมีความสมมาตรประมาณ x รัศมีความโค้งของเส้นโค้งการฉาย 9 ของมุมมองหน้าตัด AA ของพื้นผิวด้านบน 1 บนระนาบด้านข้างคือรัศมีลูกกลิ้งเรียว R (x)

ผลประโยชน์ของการประดิษฐ์นี้คือ:

1. อุปกรณ์การประมวลผลที่จำเป็นนั้นเรียบง่าย คุ้มต้นทุน และใช้งานง่าย

2. สามารถประมวลผลลูกกลิ้งเรียวความนูนลอการิทึมที่กำหนดให้ใดๆ ได้ โดยช่วยแก้ปัญหาด้านการประมวลผลความนูนลอการิทึมที่ยากและมีต้นทุนสูงในปัจจุบัน

3. หินน้ำมันโครงสร้างนี้ช่วยให้มั่นใจได้ว่าประสิทธิภาพการประมวลผลเดิมสามารถคงอยู่ได้หลังใช้งานระยะหนึ่ง โดยไม่ส่งผลกระทบต่อความแม่นยำในการประมวลผล

คำอธิบายภาพที่แนบมา

รูปที่ 1 เป็นแผนผังแสดงโครงสร้างหินน้ำมันสำหรับการเจียรลูกกลิ้งเรียวโค้งนูนแบบลอการิทึมอย่างแม่นยำ

รูปที่ 2 เป็นมุมมองด้านหน้าของรูปที่ 1

รูปที่ 3 เป็นมุมมองหน้าตัดตามแนวเส้น AA ของรูปที่ 2

รูปที่ 4 เป็นมุมมองด้านบนของรูปที่ 1

รูปที่ 5 เป็นแผนผังขยายของบัสบาร์ลอการิทึมของลูกกลิ้งเรียวซึ่งได้จากการประมวลผลหินน้ำมันตามสิ่งประดิษฐ์นี้

ในภาพ 1. พื้นผิวด้านบน 2. ระนาบด้านซ้าย 3. พื้นผิวด้านหน้า 4. ระนาบด้านขวา 5. พื้นผิวด้านหลัง 6. ระนาบด้านล่าง 7. เส้นโค้งฉายของพื้นผิวด้านหน้า 3 บนระนาบด้านล่าง 8. เส้นโค้งฉายของพื้นผิวด้านหลัง 5 บนระนาบด้านล่าง 9. เส้นโค้งฉายของมุมมองหน้าตัด AA ของพื้นผิว 1 บนระนาบด้านข้าง

วิธีการใช้งานแบบเฉพาะเจาะจง

สิ่งประดิษฐ์ปัจจุบันจะได้รับการอธิบายเพิ่มเติมร่วมกับภาพวาดประกอบและรูปแบบเฉพาะเจาะจง

ดังแสดงในรูปที่ 1 ทั้งสองด้านของหินน้ำมันรูปสี่เหลี่ยมผืนผ้าในทิศทางความยาวประกอบด้วยพื้นผิวเว้าเข้าด้านในด้านหน้า 3 และพื้นผิวเว้าเข้าด้านในด้านหลัง 5 พื้นผิวทั้งสองมีรูปร่างเดียวกันและกระจายอย่างสมมาตร ด้านที่สามของหินน้ำมันรูปสี่เหลี่ยมผืนผ้าในทิศทางความยาวคือพื้นผิวด้านบน 1 ซึ่งเว้าด้วยรัศมีเดียวกันกับลูกกลิ้งเรียว ระนาบซ้าย 2 ระนาบขวา 4 และระนาบล่าง 6 ทั้งหมดเป็นระนาบ 7 คือเส้นโค้งการฉายของพื้นผิวด้านหน้า 3 บนระนาบล่าง 8 คือเส้นโค้งการฉายของพื้นผิวด้านหลัง 5 บนระนาบล่าง และ 9 คือเส้นโค้งการฉายของมุมมองตัดขวาง AA ของพื้นผิวด้านบน 1 บนระนาบด้านข้าง

เส้นผ่านศูนย์กลางปลายขนาดใหญ่ของลูกกลิ้งเรียวคือ 20 มม. เส้นผ่านศูนย์กลางปลายขนาดเล็กคือ 13.418 มม. และความยาวคือ 25 มม. ในตัวอย่างนี้ ลุนด์เบิร์กเสนอสูตรความนูนของลุนด์เบิร์กที่มีชื่อเสียงในปี 1939 ซึ่งมีดังต่อไปนี้:

ในกระบวนการก่อนหน้านี้ ปลายทั้งสองข้างของลูกกลิ้งถูกกลึงเป็นมุม 45 องศา โดยมีระยะห่าง 2 มม. ดังนั้น เมื่อออกแบบหินน้ำมัน จึงออกแบบเฉพาะความนูนที่ x ∈ [2, 23] เท่านั้น ซึ่งสอดคล้องกับ R (x) ∈ [6.972, 9.737] θ1＝21.311 องศา ,θ2＝13.811 องศา , a1＝6.709 มม.,a2＝10 มม.,Q＝2kN,E1＝E2＝206GPa,v1＝v2＝0.3 เมื่อแทนค่าสูตรความนูนจะได้ผลลัพธ์ดังนี้:

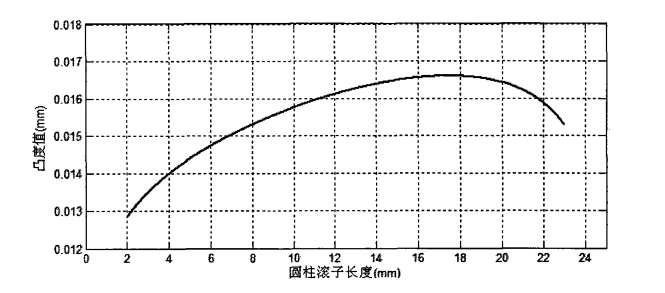

จากสมการข้างต้น Tmax=0.0167 ดังนั้นปริมาณที่ต้องบดคือ

เมื่อพิจารณาค่าเผื่อการตัดเฉือนที่ 0.003 มม. ปริมาณจริงที่ต้องเจียรคือ

โดยใช้ kc=0.0034 สมการของเส้นโค้งที่ 7 ในรูปที่ 2 (c) คือ

เส้นโค้งการฉาย 8 ของพื้นผิวด้านหลัง 5 บนระนาบด้านล่างในรูปที่ 4 สมมาตรเกี่ยวกับแกน x เทียบกับเส้นโค้งการฉาย 7 ของพื้นผิวด้านหน้า 3 บนระนาบด้านล่าง รัศมีความโค้งของเส้นโค้งการฉาย 9 ของมุมมองหน้าตัด AA ของพื้นผิวด้านบน 1 บนระนาบด้านข้างคือ R (x) หลังจากบดหินน้ำมันแล้ว สามารถสร้างแผนผังแบบขยายของเจเนอเรทริกซ์ลอการิทึมของลูกกลิ้งเรียวที่แสดงในรูปที่ 5 ได้

คำอธิบายข้างต้นเป็นเพียงตัวอย่างเฉพาะของสิ่งประดิษฐ์นี้เท่านั้น และสิ่งประดิษฐ์นี้ไม่ได้จำกัดอยู่แค่ตัวอย่างข้างต้นเท่านั้น สิ่งประดิษฐ์นี้สามารถดัดแปลงได้หลายรูปแบบตราบเท่าที่ยังคงสอดคล้องกับแนวคิดทางเทคนิคที่อธิบายไว้ในคำร้องสิทธิ์ แม้ว่าข้อกำหนดนี้จะเปิดเผยตัวอย่างเฉพาะของสิ่งประดิษฐ์นี้ แต่ขอบเขตของการคุ้มครองไม่ได้จำกัดอยู่แค่เพียงนี้ และการดัดแปลงใดๆ ที่ทำขึ้นตามหลักการนี้ควรได้รับการคุ้มครองโดยคำร้องสิทธิ์ที่แนบมากับใบสมัครนี้
